316L不锈钢盘管的耐蚀性具体体现在哪些方面?

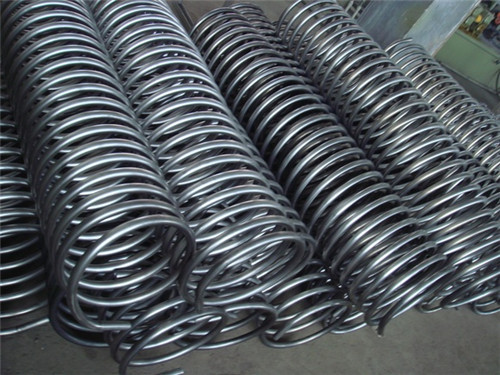

316L 不锈钢盘管的耐蚀性并非单一维度的优势，而是基于其特定合金成分（铬、镍、钼及低碳设计）形成的综合抗腐蚀能力，具体可从以下五大核心场景和机理展开，覆盖工业、民生等主流应用领域：

一、核心耐蚀基础：钝化膜的稳定性与自我修复

316L 不锈钢的耐蚀性根源在于其表面能自然形成一层致密的 Cr₂O₃（三氧化二铬）钝化膜，这是所有不锈钢耐蚀的 “第一道防线”，但 316L 通过合金优化让这层膜更稳定：

膜的致密性：铬含量≥16%，确保钝化膜连续、无孔隙，能有效隔绝氧气、水及腐蚀性介质与基体金属的接触；

自我修复性：若钝化膜因机械划伤或局部腐蚀受损，只要环境中有氧气（或氧化性介质），基体中的铬会快速重新氧化，在受损处再生新的钝化膜，避免腐蚀进一步扩散；

钼的强化作用：316L 含 2%-3% 的钼（Mo），会与铬协同作用，在钝化膜中融入 MoO₃（三氧化钼），进一步提升膜的抗氯离子、抗酸性能力，这是其区别于 304 不锈钢的关键。

二、突出优势 1：耐点蚀与缝隙腐蚀（氯离子环境核心适配）

点蚀（局部小孔状腐蚀）和缝隙腐蚀（缝隙内积液引发的局部腐蚀）是不锈钢在含氯环境（如海水、盐水、氯化物溶液）中最易失效的形式，而 316L 因钼的存在对此类腐蚀有极强抗性：

抗点蚀机理：氯离子（Cl⁻）具有强穿透性，易破坏普通不锈钢（如 304）的钝化膜，形成局部 “腐蚀坑” 并持续扩大；钼能在腐蚀坑内部形成更稳定的 “钼酸盐钝化层”，抑制坑内的酸性增强（点蚀的 “自催化效应”），从根源阻止点蚀发展；

典型应用场景：

海洋工程：海水冷却管、海洋平台输油管（长期接触海水，氯离子浓度约 3.5%）；

食品加工：腌制食品生产线的盘管（盐水、醋酸等介质）；

化工：含氯化物的反应釜夹套（如 PVC 生产中的氯化氢尾气冷凝管）。

三、突出优势 2：耐晶间腐蚀（焊接 / 高温环境无忧）

晶间腐蚀是不锈钢在高温加热（450-850℃）或焊接后，晶界处因碳与铬结合形成 Cr₂₃C₆（碳化铬），导致晶界 “贫铬”（铬含量低于 12%，无法形成钝化膜），进而引发的沿晶界的腐蚀，可能导致材料 “沿晶开裂”（无明显变形却突然失效）。

316L 的低碳设计（碳含量≤0.03%） 从根源解决了这一问题：

低碳意味着晶界处可与铬结合的碳极少，几乎不会形成碳化铬，避免晶界贫铬；

即使经过焊接（焊接热影响区温度可达 600-1000℃）或长期高温服役（如锅炉盘管），也无需额外进行 “固溶处理” 或 “稳定化处理”，仍能保持优异的晶间耐蚀性；

典型应用场景：

医药化工：不锈钢盘管焊接组装的换热器（焊接后需直接接触药液，不允许晶间腐蚀污染）；

核电领域：高温冷却系统的盘管（长期在 300-400℃下运行，需抗晶间腐蚀）。

四、基础优势 3：耐均匀腐蚀（酸碱环境广泛适配）

均匀腐蚀是指介质对金属表面进行 “整体、均匀” 的腐蚀（表现为重量减轻、厚度变薄），316L 在多数非强氧化性酸碱环境中均有良好抗性：

介质类型 耐受能力 典型应用场景

有机酸 耐受醋酸、柠檬酸、乳酸等（浓度≤50%，温度≤80℃），无明显腐蚀 食品饮料：果汁浓缩盘管、酸奶发酵罐加热管

无机酸（非强氧化性） 耐受稀硫酸（浓度≤20%，常温）、稀磷酸（浓度≤30%，常温），腐蚀速率＜0.1mm / 年 化工：磷肥生产中的稀磷酸输送管、酸洗线盘管

碱溶液 耐受氢氧化钠（浓度≤50%，常温）、碳酸钠溶液，无明显腐蚀 环保：废水处理中的碱性废水中和盘管

注意：316L 对*强氧化性酸（如浓硝酸、铬酸）抗性较弱，此类场景需选用高铬不锈钢（如 310S）。*

五、附加优势：耐应力腐蚀开裂（SCC）

应力腐蚀开裂（SCC）是 “腐蚀介质 + 拉应力” 共同作用下的失效形式，常见于高温氯离子环境（如高温盐水、湿蒸汽），316L 对此类开裂的抗性显著优于 304：

机理：钼的加入不仅提升钝化膜稳定性，还能抑制 “氯离子诱导的位错腐蚀”（SCC 的核心诱因），降低裂纹萌生和扩展的速率；

典型应用场景：

石油化工：高温含氯原油输送盘管（同时承受内压拉应力和氯离子腐蚀）；

核电：二次侧蒸汽发生器盘管（湿蒸汽含微量氯离子，长期承受热应力）。

总结：316L 不锈钢盘管耐蚀性的 “核心价值”

其耐蚀性的本质是 **“铬 + 镍 + 钼 + 低碳” 的协同优化 **：

铬提供基础钝化膜，镍提升膜的韧性和抗酸能力，钼针对性解决氯离子腐蚀，低碳杜绝晶间腐蚀；

终实现 “全场景覆盖”—— 从海洋、食品、医药到化工、核电，尤其在 **“氯离子 + 高温 + 焊接”** 的复杂工况下，成为替代 304、普通 316 的S选材料。
